Jednoduché grafické objekty
Jednoduché grafické objekty bývají předdefinovány v systému jako čára, obdélník, čtverec, trojúhelník, ovál, kružnice, případně je
u některých panelů možno vytvořit vlastní, obvodově uzavřený objekt složený z přímých čar. Tyto objekty jsou generovány systémem
vizualizace jako vektorové, umožňují nastavení barvy a síly obrysu, barvu výplně nebo průhlednost.

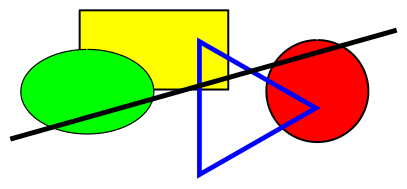

Obrázek 1
Jednoduché grafické objekty.
Použití těchto objektů je převážně vhodné pro zlepšení orientace na ploše obrazovky, oddělení dvou oblastí plochy obrazovky, vizuelní
seskupení dat a údajů atd. Pro toto užití je možno objektům přiřadit sílu linky a barvu ohraničení (obrys) a barvu výplně vnitřní plochy
i včetně nastavení průhlednosti. Pro ilustraci jsou na obrázku 2 zobrazeny případy využití jednoduché grafiky.

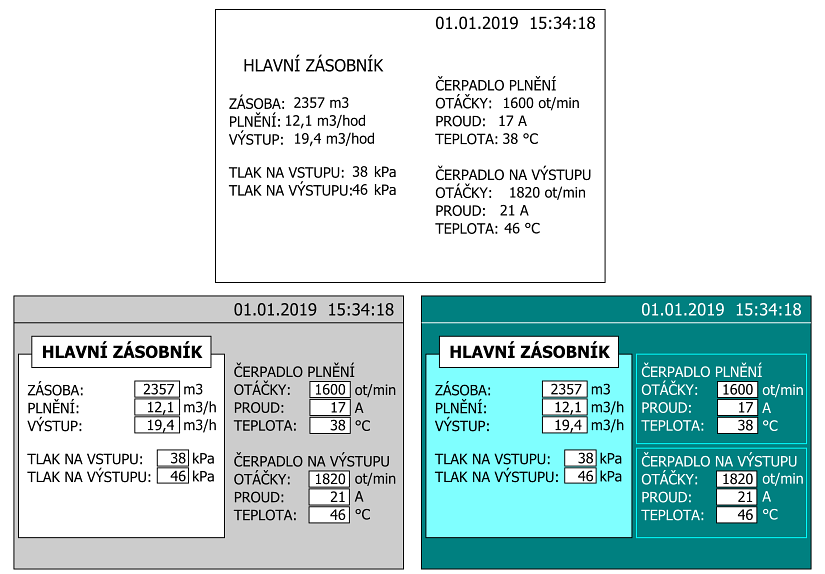

Obrázek 2
Použití jednoduché grafiky.
V horní části obrázku 1 je "syrová" obrazovka ovládacího panelu pouze s nejnutnějšími informacemi. Takto provedená obrazovka nepříjemně
nutí obsluhu, aby potřebné hodnoty na ploše obrazovky hledala. Dolní obrazovky jsou pak doplněny o jednoduchou grafiku pro monochromatický
a barevný displej se zvýrazněním důležitých hodnot technologie.
Dynamizace
Jednoduché grafické objekty jsou převážně statického charakteru, nezobrazují proměnná data, procesní hodnoty. Podle typu panelu
a podpory od výrobce panelu je možno i tyto objekty dynamizovat ve smyslu vizuálního zobrazení pomocí proměnných, tagů, nastavovaných
v řídícím systému. Více viz dynamizace objektů.
Složitější grafické objekty
Složitější grafické objekty představují případy, že objekt (například) nese informaci o technologii. Může se jednat o jednoduchou
ikonu např. motoru, ventilu nebo nebo znázornění části i celé technologie.
Programátor může použít předdefinované grafické objekty z knihovny (pokud je výrobce poskytuje), zpravidla připravené jako vektorové,
a nebo si potřebné grafické objekty může vytvořit jako vlastní obrázek (bmp, gif, jpg, png, svg) a tyto importovat do projektu. Rozdíl mezi
objekty z knihovny výrobce panelu a uživatelskými objekty je v tom, že objekty z knihovny výrobce mívají připraveny vlastnosti pro jejich
dynamizaci (např. změnu barvy podle stavu, grafické vyjádření stavu stop/běh, zavřeno/otevřeno), což u uživatelských je nutno realizovat
dodatečně.
Pokud jsou k dispozici knihovny obrázků, bývají tyto vytvořeny vektorovou grafikou. Toto má tu výhodu, že u grafického objektu je možno
měnit jeho velikost a obrázek si stále zachovává proporce a vzhled originálu, tedy nedochází k rozostření při zvětšení nebo ztrátě detailu
při zmenšení (do určité míry), příklad změny velikosti vektorové grafiky je na obrázku 3.

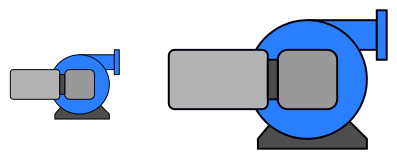

Obrázek 3
Změna velikosti, zachování proporcí.
| Poznámka |
| Ačkoliv se výrobci panelů snaží poskytnout co nejširší portfolio předdefinovaných ikon a technologických
objektů, nelze se vyhnout případu, kdy je nutno vytvořit vlastní grafický objekt. |
|
