Dvoustavový přepínač (Touch Screen)
Tato část se týká výhradně přepínačů realizovaných na dotykové obrazovce. Objekt přepínače je uzpůsoben k tomu,
aby byl vizuálně odlišen stav, kdy je přepínač v jedné nebo druhé poloze. Z hlediska zobrazení
polohy bývá k dispozici několik provedení, základní provedení viz obrázek 1.
Obrázek 1
Základní předdefinovaný přepínač.
Obrázek 1 zobrazuje typický příklad přepínače, kdy je stav přímo zobrazen polohou, výrobcem definovanou grafickou
prezentací objektu a doplněnou uživatelky definovaným textovým popisem, pro každý stav samostatně. Výhodou je, že
objekt poskytuje jednoznačnou indikaci stavu i na monochromatických displejích, nevýhodou může být velikost objektu
pro zajištění potřebné velikosti dotykové plochy.
Druhou možností je zobrazení přepínače jako dvoustavového tlačítka viz obrázek 2.
Obrázek 2
Dvoustavový tlačítkový přepínač.
Přepínač, podle obrázku 2, zobrazuje stavy tak, že je dotyková plocha přepínače v neaktivním stavu vystouplá
a v aktivním stavu promáčknutá. Oba stavy jsou zobrazovány podle definice výrobce, ale pro každý stav je možno
uživatelsky definovat textový popis pro oba stavy. Výhodou pro toto zobrazení může být to, že plocha zobrazení na
obrazovce je malá, pouze velikosti jednoduchého tlačítka. Nevýhodou naopak je, že rozdíl stavu bez dodatečné
animace barvy pozadí plochy tlačítka nemusí být dostatečně výrazný.
Alternativou k předchozím možnostem je uživatelsky definované zobrazení, pomocí grafické prezentace, viz obrázek 3.
Obrázek 3
Uživatelský grafický přepínač.
Obrázek 3 představuje variantu přepínače, kdy je jeho vizuální podání plně realizováno při návrhu projektu, kdy
je nutno předem připravit dva Obrázky (Picture, Image), jeden pro neaktivní stav a jeden
pro stav aktivní. Funkce je stejná jako v předchozích případech. Nevýhodou je pracnější příprava, výhodou je, že
zobrazení lépe vystihuje funkci přepínače, např. volby analogového signálu zpětné vazby.
| Poznámka |
| Přepínač neprovádí vlastní přenos hodnoty, ale pouze určuje, která hodnota má být vybrána. |
| Upozornění |
| Na rozdíl od prostého tlačítka vyžaduje přepínač stavovou proměnnou, která řídí zobrazení
stavu přepínače. |
Vícestavový přepínač (Touch Screen)
Konkrétní použití objektu tlačítka nebo jednoduchého přepínače je potřeba zvážit podle celkové požadované funkce
vícepolohového přepínače.
Vícestavový přepínač je možno realizovat pomocí několika seskupených přepínačů (obrázek 2) a požadovanou funkci
vytvořit jejich kombinací (funkci lze zpravidla vytvořit událostními přímo v panelu bez nutnosti podpory v řídícím
systému), ilustrativně na obrázku 4a.

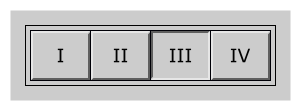

Obrázek 4a
Vícestavový přepínač - objekt přepínač.
Pro realizaci vícestavového přepínače s použitím objektu přepínač použijeme pouze událost "změna na aktivní stav"
pro přiřazení hodnoty proměnné, událost "změna na neaktivní stav" nebude použita.
Pro realizaci vícestavového přepínače je možno využít i několika seskupených tlačítek (Button),
podle obrázku 4b.

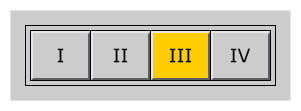

Obrázek 4b
Vícestavový přepínač - objekt tlačítko.
Realizace podle obrázku 4b je podobná jako v předchozím případě, pouze použijeme událost "při stisknutí" pro
přiřazení hodnoty proměnné. Pro zpětnou vizualizaci volby je při použití prostých tlačítek vhodné využít možností
animace a u aktivní předvolby změnit barvu pozadí tlačítka.
Alternativou k těmto případům je i možnost použití objektu posuvník (Slider).
Vlastnosti |
vlastnosti se mohou lišit podle typu panelu a výrobce panelu |
| Název |
unikátní symbolický název: použití ve skriptu. |
|
|
| Proměnná (Tag) |
• bool |
postačující standardní proměnná (log.0 pro neaktivní a log.1 pro aktivní stav) |
| • číselná |
definovaná hodnota odpovídající aktivnímu stavu |
|
|
| Mód |
• standard |
standardní grafické provedení s uživatelským popisem |
| • tlačítko |
styl tlačítka s uživatelským popisem |
| • grafický |
uživatelské grafické zobrazení stavu |
|
|
| Popis |
• standard |
text pro aktivní / neaktivní stav |
| • tlačítko |
text pro aktivní / neaktivní stav |
| • grafický |
určení konkrétního obrázku z obrazové databáze projektu pro aktivní / neaktivní stav |
|
|
| Vzhled |
• styl |
3D (vystouplé) / 2D (ploché) |
| • obrys |
2D bez obrysu / šířka a barva obrysu |
| • pozadí |
plná barva / průhledné |
| • písmo |
font, styl, velikost, barva |
| • zarovnání |
vlevo/na střed/vpravo, nahoru/na střed/dolu |
|
|
| Umístění |
• souřadnice |
poloha X, Y v bodech obrazovky |
| • velikost |
rozměry objektu |
| • vrstva |
určení vrstvy na obrazovce |
|
|
| Zabezpečení |
• ne |
funkci přiřazenou objektu může aktivovat kdokoliv |
| • ano |
funkci přiřazenou objektu může aktivovat pouze osoba s oprávněním |
Události |
detekované události se mohou lišit podle typu panelu, typu touch screen a výrobce panelu |
| Při změně |
při změně hodnoty proměnné aktivuje funkci, případně skript |
| Změna na aktivní |
v okamžiku, kdy přejde stav objektu na aktivní (zapnuto) |
| Změna na neaktivní |
v okamžiku, kdy přejde stav objektu na neaktivní (vypnuto) |
| Při aktivaci |
pokud výběr objektu na obrazovce pomocí klávesnice, tlačítka tabulátoru, přejde na objekt |
| Při deaktivaci |
pokud výběr objektu na obrazovce pomocí klávesnice, tlačítka tabulátoru, opustí objekt |
Funkce |
funkce se mohou lišit podle typu panelu, typu touch screen a výrobce panelu |
| Ovládání |
funkce pro obsluhu HMI panelu, přepínání obrazovek, systémové funkce panelu
(z principu funkce objektu méně pravděpodobné ale ne nemožné) |
| Procesní |
funkce pro ovládání procesu řízení, nastavení nebo změnu bitu ..., přiřazení nebo změnu hodnoty ... |
Animace |
viz animace |
|
