Tlačítko

Charakteristika

Tlačítko (Button) je objekt na ovládacím panelu, který umožňuje uživateli stiskem vykonat nějakou činnost spojenou s ovládáním stroje nebo ovládáním panelu samotného. Na obrázku 1 je uveden příklad panelu s různými kombinacemi umístění ale i užití tlačítek.

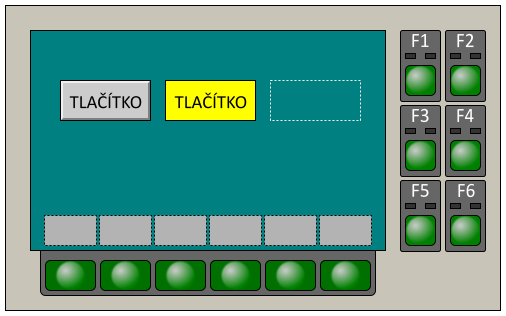

Obrázek 1
Panel vizualizace s tlačítky.

Dotyková tlačítka obrazovky (Touch Screen)

Dotyková tlačítka umístěná na ploše obrazovky, viz obrázek 2a, 2b, vyžadují, aby byla obrazovka dotykového typu. Při tvorbě vizualizace se tlačítka umístí na vhodnou pozici a přiřadí se jim odpovídající požadovaná funkce. Tyto tlačítka pak plní funkci pouze na obrazovce, na které jsou zobrazena.

Pokud však používáme pokročilý panel, existuje možnost na specielní obrazovce, resp. specielní vrstvě, vytvořit společná (globální) tlačítka a tato pak přidat na obrazovku. Důležité je, aby se tlačítka speciální vrstvy nepřekrývala s tlačítky konkrétní obrazovky a to tehdy, pokud to není záměrem v celé ploše překrytí tlačítka. V tomto případě překrytí se zpravidla při stisknutí aktivuje to tlačítko, které je zobrazeno.

Technologická tlačítka

Technologická tlačítka, jak napovídá název, jsou určena pro ovládání stavu a provozu technologie. Na obrázku 2a je uveden příklad pro ovládání motoru a ventilu.

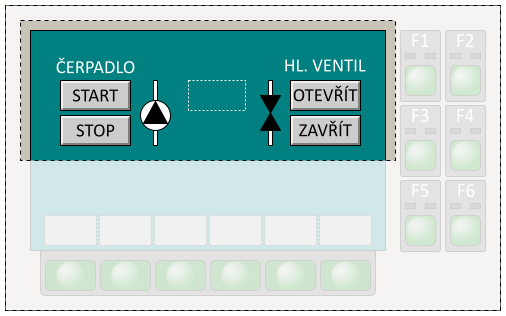

Obrázek 2a
Technologická dotyková tlačítka obrazovky.

Tlačítka umístěná takto na ploše by měla být doplněná vhodným popisem (k čemu náleží) a významem (co stisknutí provede). Jejich umístění je vhodné situovat ke grafickému znázornění objektu, který má být jimi ovládán.

Pro zvýraznění aktivního stavu funkce, stavu technologie, je možno upravit vizualizaci změnou pozadí (plochy) tlačítka, případně změnou zobrazení grafického symbolu, obrázku, vektorové grafiky.

Rozšiřující aplikací tlačítka je jeho použití jako přepínače (Switch).

Ovládací tlačítka

Pokud panel nemá vhodná tlačítka pro ovládání vizualizace, např. přepnutí na jinou obrazovku, je nutno použít tlačítka na ploše k tomuto ovládání. V takovém to případě je vhodné tyto tlačítka seskupit, viz obrázek 2b, např. u dolního okraje obrazovky a graficky je oddělit.

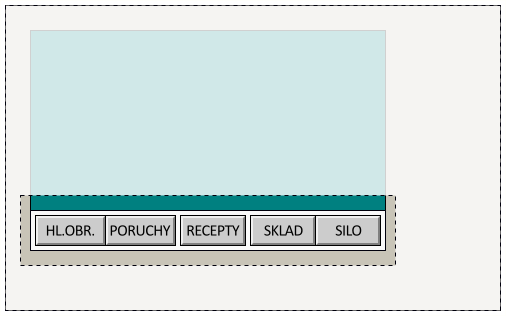

Obrázek 2b
Ovládací dotyková tlačítka obrazovky.

Popis tlačítka

Ve výše uvedených příkladech je popis tlačítka realizován textem. Pokud to systém panelu dovoluje, je možno tento textový popis nahradit grafickým symbolem, vyjadřující funkci tlačítka.

Přidružená tlačítka

Přidružená tlačítka, viz obrázek 3, jsou umístěna při některém okraji obrazovky (spodní, boční). Jejich funkci bývá možno vytvořit jako globální, tj. u každé obrazovky mají stejnou funkci, nebo je možno vytvořit funkce lokální pro každou obrazovku samostatně, tj. u každé obrazovky bude jejich funkce jiná, případně je i kombinovat.

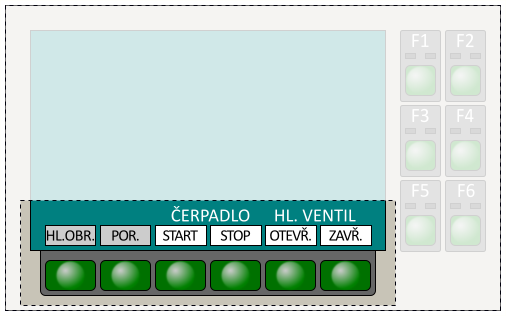

Obrázek 3
Přidružená tlačítka obrazovky.

Při použití přidružených tlačítek je potřeba na vhodné pozici zobrazit informaci o funkci, která je konkrétnímu tlačítku přiřazena, v případě podle obrázku 3 je zvolen textový popis (je možno použít i grafický symbol) na pozici v zákrytu s tlačítkem. Na obrázku je zobrazena možnost, že první dvě tlačítka (HL.OBR. a POR.) budou konfigurovány jako globální pro ovládání vizualizace (změna obrazovky) a další jako lokální pro řízení technologie.

Funkční tlačítka

Funkční tlačítka, viz obrázek 4a, nemají přímo určenou funkci a je možno je použít podle potřeby. Jejich umístění závisí na výrobci, mohou být umístěna i jako přidružená k obrazovce. Z hlediska užití se předpokládá, že budou použita jako globální.

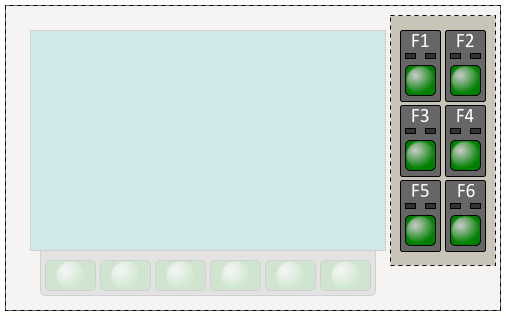

Obrázek 4a
Funkční tlačítka.

Funkční tlačítka je možno použít pro vyvolávání obrazovek, nebo jako globální ovládací tlačítka technologie, ke kterým musí být vždy přístup bez ohledu na zobrazenou obrazovku a pokud to výrobce předpokládá i jako lokální s funkcí podle zobrazené obrazovky.

Pokud jsou tlačítka použita jako globální, je výhodné použít i indikační LED diody, zakomponované v tlačítkách pro zobrazení stavu přiřazené funkce. Popis a význam je nutno uvést v dokumentaci i v případě, že tlačítka je možno vybavit, doplnit, popisem zasunutým pod průhlednou folii na dotykové ploše.

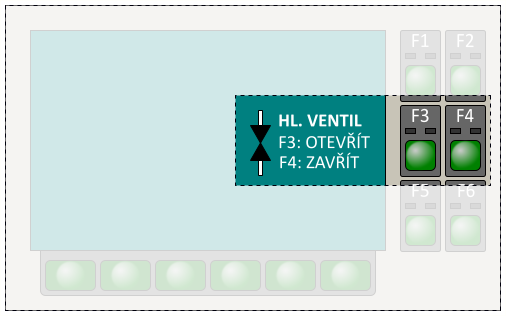

Obrázek 4b
Přiřazená funkční tlačítka.

Případné ovládání indikačních LED diod je i v tomto případě možné, je však nutno provádět přepínání podle zobrazené obrazovky, zpravidla pomocným algoritmem v PLC.

Specielní funkční tlačítka

Specielní funkční tlačítka jsou integrovány do rámu panelu stejně jako ostatní tlačítka. Jejich komunikace s řídícím systémem neprobíhá v rámci standardní výměny dat mezi PLC a panelem ale samostatně, jako komunikace decentrální periferie po síti Profibus nebo Profinet. Rozdíl je v rychlosti komunikace, kdy decentrální periferie komunikují rychleji než relativně pomalá výměna dat mezi panelem a PLC.
