Textové pole
Charakteristika
Textová pole (Text Field), jsou potřebným objektem pro zobrazování informace na displeji panelu. Účelem použití textového popisu je sdělit uživateli,
co na obrazovce vidí (název obrazovky), přiřadit zobrazovaným hodnotám význam (popis hodnoty) a přiřadit rozměr (kg, ms-1), identifikovat
část plochy obrazovky (popis rámečku) atd...
Do objektu pro textový popis je možno zadat pouze alfanumerické znaky a semigrafické znaky, které vybraný font obsahuje, nelze vložit proměnnou (tag),
obrázek. Obsah textu není možno za provozu měnit (vyjma specielních podporovaných případů s použitím skriptu).
Příklad

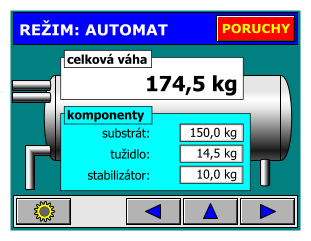

Na obrázku 1 je uvedena obrazovka vizualizace s textovými popisy (a dalšími objekty).
Obrázek 1
Obrazovka vizualizace.
| Text ... | Význam ... |
| REŽIM: | ... určení režimu provozu stroje |
| celková váha | ... popis rámečku, kde se zobrazuje celková váha |
| komponenty | ... popis rámečku, kde se zobrazují jednotlivé složky |
| substrát | ... název komponenty |
| tužidlo | ... název komponenty |
| stabilizátor | ... název komponenty |
| kg | ... určení rozměru zobrazované hodnoty |
Vlastnosti |
vlastnosti se mohou lišit podle typu panelu a výrobce panelu |
| Název |
unikátní symbolický název: použití ve skriptu. |
|
|
| Vzhled |
• styl |
3D (vystouplé) / 2D (ploché) |
| • obrys |
2D bez obrysu / šířka a barva obrysu |
| • pozadí |
plná barva / průhledné |
| • písmo |
font, styl, velikost, barva |
| • zarovnání |
vlevo/na střed/vpravo, nahoru/na střed/dolu |
|
|
| Umístění |
• souřadnice |
poloha X, Y v bodech obrazovky |
| • velikost |
rozměry objektu |
| • vrstva |
určení vrstvy na obrazovce |
|
|
Události |
objekt nemá žádné události |
Funkce |
objekt nemá žádné funkce pro ovládání a řízení |
Animace |
viz Animace není nutná vlastnost objektu pro zobrazování, může ale přispět k
zvýraznění stavu nebo upoutání pozornosti obsluhy v případě potřeby.
|
| Poznámka |
| Objekt textového pole bez zadání textu s viditelným okrajem je možno použít jako prostý rámeček. |
|
