BÁZOVÁ ADRESA PERIFERIE

Charakteristika

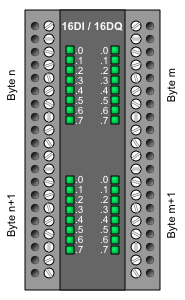

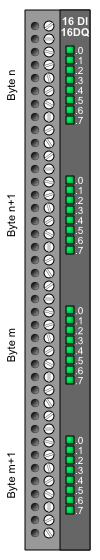

Bázová adresa periferie (modulu) je první nejnižší adresou přidělenou periferii (modulu) v pevném i variabilním adresování bez ohledu o jaký typ periferie se jedná (digitální, analogové, funkční, komunikační, ...). U starších systémů neměla bázová adresa mimo určení "začátku" v adresním rozsahu a některé případy diagnostiky další význam, u nových systémů je využívána k projekční konfiguraci HW jak centrálních a rozšiřujících rámů tak i decentrálních systémů a diagnostice.

výstupy
m = 8 m = 10 m = 4

vstupy
n = 6 n = 10 n = 6

bázová adresa = 6 = 10 = 4

vstupy výstupy bázová adresa

n = 6 m = 8 = 6
n = 10 m = 10 = 10
n = 6 m = 4 = 4


vstupy

n = 6 n = 10 n = 6

výstupy

m = 8 m = 10 m = 4


bázová adresa = 6 = 10 = 4
